El módulo QSFP+ (Quad Small Form-factor Pluggable Plus) es el factor de forma estándar para transceptores de 40 Gbps en redes de datacenter, campus y backbone. Integra 4 canales ópticos de 10 Gbps en un único módulo hot-swappable del tamaño de un QSFP28, con soporte para monitoreo digital óptico (DOM) y compatibilidad con los principales switches de Cisco, Juniper, Arista y HPE.
¿Qué es un módulo QSFP+?
QSFP+ es la evolución del factor de forma QSFP original, diseñada para acomodar cuatro canales de 10 Gbps —de ahí la «Q» de Quad— agregándolos en un único módulo de 40 Gbps. Fue estandarizado por el Multi-Source Agreement (MSA) QSFP+ en 2008 y hoy es el factor de forma dominante para cualquier enlace de 40G en infraestructura de red.
Físicamente, el módulo QSFP+ mide 18.35 mm × 72.4 mm y se inserta en un cage QSFP mediante un mecanismo de palanca o tornillo (QR). Es hot-swappable: puede insertarse y retirarse sin apagar el equipo. Cada módulo expone una interfaz eléctrica de 38 pines hacia el switch y una interfaz óptica que varía según la variante: conector MPO-12 para variantes multifibra o conector LC dúplex para variantes WDM.
Características físicas y eléctricas principales
- Interfaz eléctrica: 4 canales de transmisión + 4 canales de recepción, cada uno a 10.3125 Gbps (10G Ethernet) o 10.51875 Gbps (FibreChannel 10GFC)
- Consumo eléctrico: 1.5 W (SR4) hasta 3.5 W (ER4 amplificado)
- Temperatura de operación: 0–70 °C (grado comercial) / -40–85 °C (grado industrial/extendido)
- DOM/DDM: Monitoreo digital óptico — temperatura del módulo, voltaje de alimentación, corriente del láser, potencia de transmisión y recepción en tiempo real
- Hot-swap: Sí — inserción y extracción en caliente sin interrumpir el tráfico del resto de puertos
Especificaciones técnicas del módulo QSFP+
| Parámetro | Valor |
|---|---|
| Velocidad agregada | 40 Gbps |
| Número de canales | 4 × 10.3125 Gbps |
| Protocolo | 40GbE (IEEE 802.3ba), 40G FibreChannel |
| Factor de forma | QSFP+ (MSA QSFP+) |
| Conector óptico | LC dúplex (LR4/ER4) / MPO-12 (SR4/PSM4) |
| Interfaz eléctrica | 38 pines (4 TX + 4 RX diferenciales) |
| Consumo típico | 1.5–3.5 W (según variante) |
| Temperatura comercial | 0 °C – 70 °C |
| Temperatura industrial | -40 °C – 85 °C |
| DOM/DDM | Sí — temperatura, voltaje, corriente, Tx/Rx power |
| Hot-swap | Sí |
| Compatibilidad de cage | QSFP+, QSFP28 (backward compatible) |
| Color estándar de pestillo | Negro (SMF) / Beige (MMF SR4) |
Tipos de módulos QSFP+ por variante óptica
Existen seis variantes principales de QSFP+ 40G, cada una optimizada para un tipo de fibra y una distancia diferente:
| Variante | Longitud de onda | Fibra | Conector | Distancia máx. | Caso de uso |
|---|---|---|---|---|---|
| SR4 | 850 nm (4 × VCSEL) | MMF OM3/OM4 | MPO-12 | 100 m (OM3) / 150 m (OM4) | Dentro del datacenter, top-of-rack |
| LR4 | 1295/1300/1304/1309 nm (LAN-WDM) | SMF G.652 | LC dúplex | 10 km | Campus, DCI metropolitano |
| ER4 | 1295/1300/1304/1309 nm | SMF G.652 | LC dúplex | 40 km | DCI larga distancia, backbone |
| PSM4 | 1310 nm (4 × láser) | SMF G.652 | MPO-12 (8 fibras) | 500 m | DCI corta distancia, inter-building |
| BiDi | 1270 / 1330 nm (WDM simplex) | SMF G.652 | LC símplex | 2 km | Expansión sobre planta existente (1 fibra) |
| CWDM4 | 1271/1291/1311/1331 nm | SMF G.652 | LC dúplex | 2 km | DCI corta, 100G breakout futuro |
Los módulos QSFP+ Duplex 40G de EON corresponden a las variantes LR4 y ER4 (fibra monomodo, LC dúplex), mientras que los QSFP+ Multifibra 40G cubren las variantes SR4 y PSM4 (MPO-12).

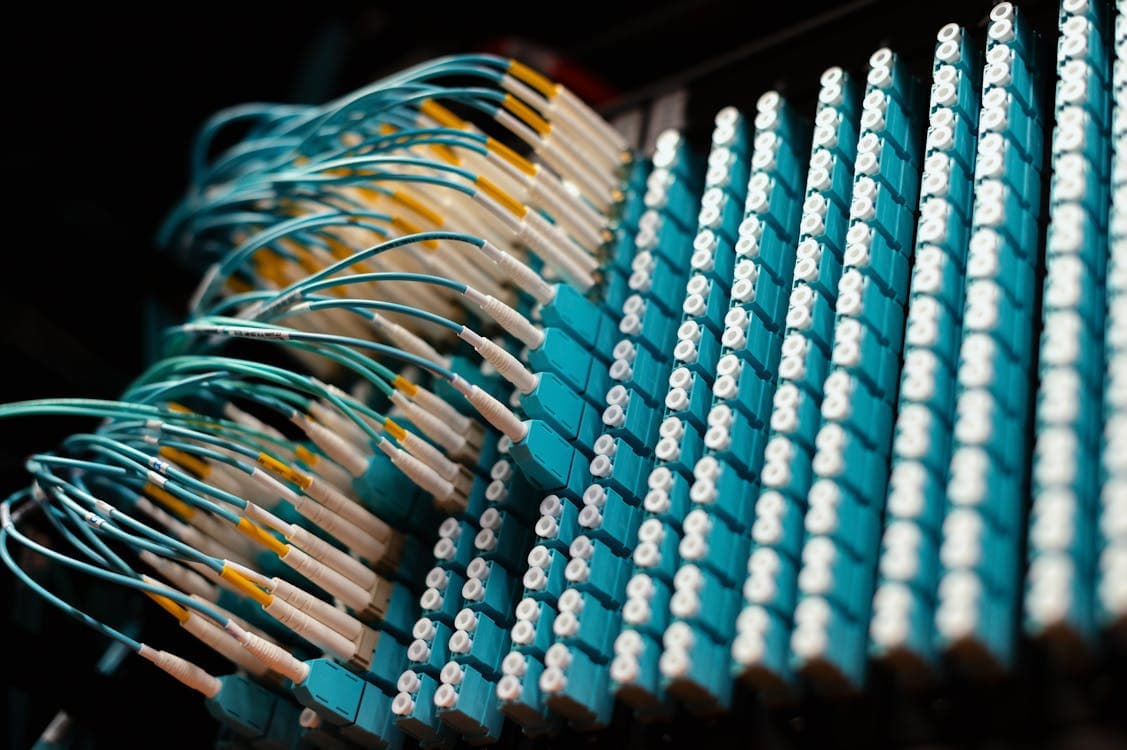

QSFP+ vs SFP+ vs QSFP28 vs QSFP-DD: comparativa completa
Esta es la pregunta más común de los ingenieros que diseñan o escalan redes: ¿cuándo usar cada factor de forma?
| Factor de forma | Velocidad | Canales | Velocidad por canal | Conector óptico | Uso típico |
|---|---|---|---|---|---|
| SFP+ | 10G | 1 | 10G | LC dúplex / LC símplex | Acceso, distribución, ToR 10G |
| QSFP+ | 40G | 4 | 10G | LC dúplex / MPO-12 | Spine 40G, uplinks campus, DCI |
| QSFP28 | 100G | 4 | 25G | LC dúplex / MPO-12 | Spine 100G, DCI moderno, cloud |
| QSFP-DD | 400G | 8 | 50G | MPO o DD conector | Spine 400G, hiperscale, 5G core |
Cuándo elegir QSFP+ 40G:
- Estás escalando una red de campus o datacenter desde 10G y el siguiente salto es 40G
- Tu infraestructura de fibra OM4 ya está tendida y quieres aprovecharla con SR4
- Tienes switches Cisco Nexus 5596/56128 o Arista 7050QX ya instalados
- El presupuesto no justifica saltar directamente a 100G en este ciclo
Cuándo ir directamente a QSFP28 100G:
- Estás diseñando la red desde cero en 2026
- Los switches que vas a comprar ya tienen puertos QSFP28 (que también aceptan QSFP+)
- El tráfico proyectado supera los 40G en 2–3 años
Arquitecturas de uso: dónde vive el QSFP+ 40G

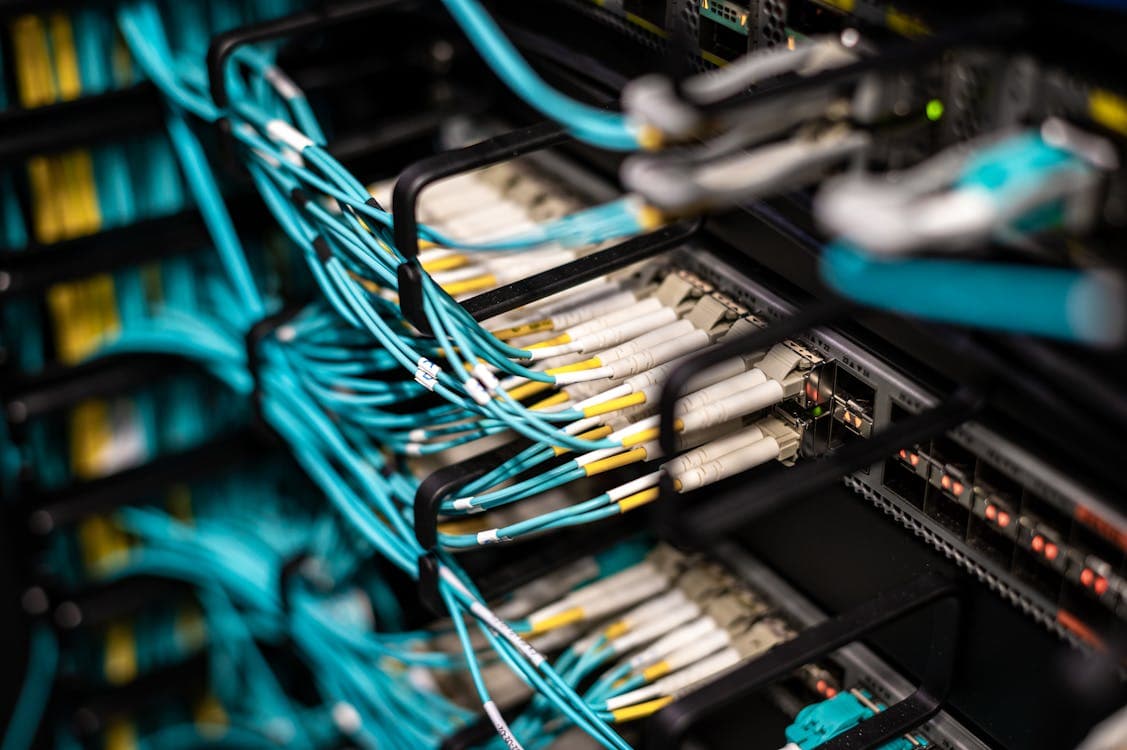

Spine-Leaf en datacenter
La arquitectura spine-leaf divide el datacenter en dos capas: los switches leaf (ToR, Top-of-Rack) conectan los servidores a 10G con SFP+, y los switches spine interconectan todos los leaf con uplinks de mayor velocidad. Durante los años 2015–2022, el uplink estándar de leaf a spine fue 40G QSFP+ SR4 sobre OM4.
Un datacenter típico con 20 racks, 2 spines Nexus 9396PX y 20 leafs Nexus 9372PX requiere 40 módulos QSFP+ SR4 para los uplinks leaf-spine. Frente al costo de los módulos OEM, los módulos EON compatibles representan un ahorro significativo en la partida de transceptores del proyecto.
DCI — Interconexión de datacenters
Para conectar dos datacenters a distancias de 2–10 km dentro de una ciudad, el QSFP+ LR4 es la solución estándar: fibra monomodo G.652 existente, conector LC dúplex en ambos extremos, sin amplificación. Los módulos QSFP+ Duplex 40G LR4 de EON cubren este caso a una fracción del costo del módulo OEM.
Para distancias de 10–40 km (DCI entre ciudades cercanas o entre campus separados), el QSFP+ ER4 extiende el alcance sin necesidad de regeneradores ópticos.
Campus 40G — Backbone entre edificios
En redes universitarias y corporativas con múltiples edificios, el QSFP+ PSM4 (MPO-12, SMF, 500 m) o LR4 (LC dúplex, SMF, 10 km) conecta el core del campus con los switches de distribución de cada edificio a velocidades que no serían posibles con SFP+ 10G.
Compatibilidad QSFP+ con equipos de red
Los módulos QSFP+ de EON Technology son compatibles con las principales plataformas de switches y routers del mercado, con recodificación incluida para cada fabricante:
| Fabricante | Plataformas | Variantes soportadas |
|---|---|---|
| Cisco | Nexus 5596, 56128, 6001, 9396PX, 93180YC | SR4, LR4, ER4, PSM4 |
| Cisco | Catalyst 9500, 9400 (con módulo 40G) | LR4, SR4 |
| Juniper | QFX5100-48S, QFX5200-32C | SR4, LR4, ER4 |
| Arista | 7050QX-32, 7050TX-64, 7060CX2 | SR4, LR4, ER4, PSM4 |
| HPE | FlexFabric 5940, 12900E | SR4, LR4 |
| Huawei | CE6870, CE12800 | SR4, LR4, ER4 |
| Dell EMC | S5248F-ON, Z9332F-ON | SR4, LR4 |
| Extreme | X870, X690 | SR4, LR4 |
Para Cisco Nexus específicamente, consulta nuestra guía de transceptores compatibles con Cisco que incluye los comandos NX-OS para habilitar módulos de terceros.
¿Cómo elegir el módulo QSFP+ correcto?
La decisión depende de tres variables: tipo de fibra disponible, distancia del enlace y presupuesto. Esta tabla condensa la elección:
| Distancia | Fibra disponible | Módulo recomendado | Conector |
|---|---|---|---|
| Hasta 150 m | Multimodo OM4 | SR4 | MPO-12 |
| Hasta 500 m | Monomodo G.652 | PSM4 | MPO-12 |
| 500 m – 2 km | Monomodo G.652 | CWDM4 o BiDi | LC dúplex / simplex |
| 2 km – 10 km | Monomodo G.652 | LR4 | LC dúplex |
| 10 km – 40 km | Monomodo G.652 | ER4 | LC dúplex |
| 1 fibra disponible | Monomodo G.652 | BiDi 40G | LC símplex |
Regla práctica: Si tienes fibra monomodo G.652 tendida (el cable amarillo estándar en cualquier instalación de telecomunicaciones), el módulo LR4 es el de mayor versatilidad: cubre desde pocos metros hasta 10 km en el mismo módulo, sin necesidad de conocer la distancia exacta. Para una explicación detallada del tipo de fibra a usar con cada módulo, consulta nuestra guía sobre fibra óptica monomodo.
Catálogo QSFP+ 40G de EON Technology
EON Technology ofrece la línea completa de módulos QSFP+ 40G, todos con recodificación para el OEM que necesites, garantía de producto de hasta 5 años y soporte técnico en español:
| Módulo | Variante | Distancia | Fibra | Conector |
|---|---|---|---|---|
| QSFP+ Duplex 40G LR4 | LR4 | 10 km | SMF G.652 | LC dúplex |
| QSFP+ Duplex 40G ER4 | ER4 | 40 km | SMF G.652 | LC dúplex |
| QSFP+ Multifibra 40G SR4 | SR4 | 150 m | MMF OM4 | MPO-12 |
| QSFP+ Multifibra 40G PSM4 | PSM4 | 500 m | SMF G.652 | MPO-12 |
Si tu red ya requiere 100G o estás planeando la próxima generación, consulta también los módulos QSFP28 Duplex 100G y QSFP28 Multifibra 100G, compatibles con los mismos cages QSFP28 que aceptan QSFP+ como migración futura.
Para entender la diferencia entre módulos SFP, SFP+ y QSFP+ en el contexto completo de la familia de transceptores, consulta nuestra guía ¿Qué es un transceptor SFP?.
Conclusión
El módulo QSFP+ 40G sigue siendo el estándar de conectividad de alta velocidad para redes de campus, backbone universitario, DCI metropolitano y arquitecturas spine-leaf de datacenter. Su arquitectura de 4 × 10G, su compatibilidad con cages QSFP28, y la amplia disponibilidad de variantes (SR4, LR4, ER4, PSM4) lo convierten en una plataforma flexible que cubre desde los 150 m de un datacenter hasta los 40 km de un enlace metro de larga distancia.
Para redes diseñadas desde cero en 2026, recomendamos evaluar directamente switches con puertos QSFP28 —que aceptan QSFP+ como opción de inicio— para tener la opción de migrar a 100G sin cambiar hardware. Los módulos EON QSFP+ Duplex LR4 y QSFP+ Multifibra SR4 cubren los dos casos de uso más comunes con recodificación para Cisco, Juniper, Arista y HPE incluida, garantía de producto de hasta 5 años, y un ahorro significativo frente al OEM.
