El módulo QSFP28 (Quad Small Form-factor Pluggable 28) es el estándar de la industria para transceptores de 100 Gbps: agrega 4 canales ópticos de 25 Gbps en un módulo con el mismo factor de forma físico que el QSFP+ 40G. Es backward compatible con los cages QSFP+, soporta breakout a 4×25G para conectar servidores directamente, y cubre distancias desde 100 m (SR4, multimodo) hasta 40 km (ER4, monomodo).
¿Qué es un módulo QSFP28?
QSFP28 es la evolución directa del QSFP+ para la generación de 100G. La denominación «28» hace referencia a la velocidad por canal: 28 Gbps de señal eléctrica por lane (que tras el overhead de codificación produce ~25 Gbps de datos útiles de Ethernet, o exactamente 28.05 Gbps para Fibre Channel 32GFC).
Frente al QSFP+ que usa 4 canales de 10 Gbps, el QSFP28 usa 4 canales de 25 Gbps NRZ — la misma modulación pero a 2.5× la velocidad por lane. Esta decisión de diseño mantiene el mismo factor de forma físico (mismo cage, mismo conector de 38 pines, mismo mecanismo de extracción QR) lo que permite:
- Instalar módulos QSFP28 en switches con cages QSFP28
- Instalar módulos QSFP+ en switches con cages QSFP28 (el switch opera a 40G)
- Migrar gradualmente de 40G a 100G sin cambiar el chasis del switch
Otras propiedades del QSFP28:
- Hot-swappable: inserción y extracción en caliente sin interrumpir los demás puertos
- DOM/DDM completo: temperatura del módulo, voltaje, corriente Tx, potencia Tx y Rx en tiempo real
- Consumo típico: 2.5 W (SR4) hasta 4.5 W (LR4/ER4 amplificado)
- Temperatura comercial: 0–70 °C; industrial: -40–85 °C
- Estándar: IEEE 802.3bm (100GbE), MSA QSFP28
Especificaciones técnicas del QSFP28
| Parámetro | Valor |
|---|---|
| Velocidad agregada | 100 Gbps |
| Número de canales | 4 × 25.78125 Gbps |
| Protocolo | 100GbE (IEEE 802.3bm), 32G Fibre Channel |
| Factor de forma | QSFP28 (MSA QSFP28) |
| Conector óptico | LC dúplex (LR4/ER4/CWDM4/BiDi) / MPO-12 (SR4/PSM4) |
| Interfaz eléctrica | 38 pines (mismo que QSFP+) |
| Consumo típico | 2.5–4.5 W (según variante) |
| Temperatura comercial | 0 °C – 70 °C |
| Temperatura industrial | -40 °C – 85 °C |
| DOM/DDM | Sí — temperatura, voltaje, corriente, Tx/Rx power |
| Hot-swap | Sí |
| Cage compatible | QSFP28 / QSFP+ (depende del switch) |
| Breakout | 1×100G → 4×25G SFP28 (con cable MPO a 4×LC) |
Variantes ópticas del QSFP28
Siete variantes cubren todos los escenarios de distancia y tipo de fibra:
| Variante | Longitud de onda | Fibra | Conector | Distancia máx. | Caso de uso |
|---|---|---|---|---|---|
| SR4 | 850 nm (4×VCSEL) | MMF OM4 | MPO-12 | 100 m (OM4) | Dentro del datacenter, ToR |
| LR4 | 1295/1300/1304/1309 nm | SMF G.652 | LC dúplex | 10 km | DCI metropolitano, campus |
| ER4 | 1295/1300/1304/1309 nm | SMF G.652 | LC dúplex | 40 km | DCI larga distancia |
| PSM4 | 1310 nm (4×DFB) | SMF G.652 | MPO-12 (8 f.) | 500 m | DCI corta, inter-building |
| CWDM4 | 1271/1291/1311/1331 nm | SMF G.652 | LC dúplex | 2 km | DCI corta, cloud |
| BiDi | 1310 / 1270 nm | SMF G.652 | LC símplex | 2 km | Expansión sobre 1 fibra |
| DR1 | 1310 nm (single lambda) | SMF G.652 | LC dúplex | 500 m | Hyperscale, inter-rack |
Los módulos QSFP28 Duplex 100G de EON cubren las variantes LR4 y ER4 (fibra monomodo, LC dúplex), mientras que los QSFP28 Multifibra 100G cubren SR4 y PSM4 (MPO-12). Para distancias cortas sobre una sola fibra, consulta las variantes BiDi.
Breakout QSFP28: 1×100G → 4×25G SFP28
El breakout es una de las funcionalidades más valiosas del QSFP28 y la que más preguntas genera entre ingenieros de red. Consiste en aprovechar los 4 canales físicos del módulo para crear 4 conexiones independientes de 25G usando un cable de breakout.
Cómo funciona

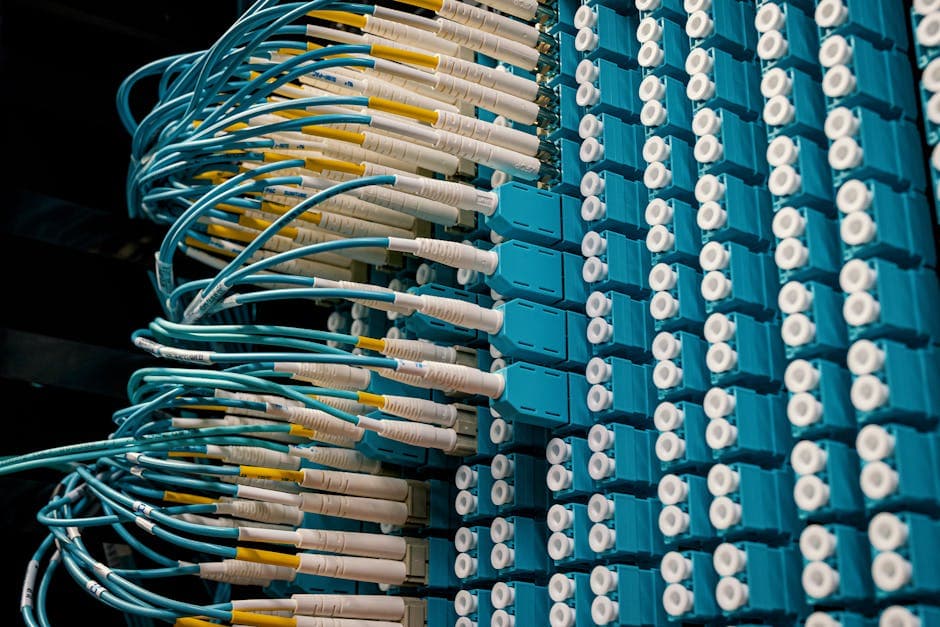

El cable de breakout QSFP28 tiene:
- Un extremo: conector MPO-12 que se conecta al módulo QSFP28 en el switch spine
- Cuatro extremos: conectores LC dúplex (o LC símplex para BiDi) que se conectan a 4 módulos SFP28 25G en 4 servidores diferentes
Cada uno de los 4 pares de fibras del MPO-12 transporta un canal de 25G independiente —los mismos que el módulo usa normalmente para agregar 100G— pero en lugar de terminarse en el mismo equipo remoto, se distribuyen a 4 destinos distintos.
Caso de uso típico: spine-leaf sin switches ToR
En un datacenter con arquitectura spine-leaf donde los servidores tienen NICs de 25G:
Sin breakout: Cada servidor conecta a un switch ToR 25G → el switch ToR conecta al spine con un módulo QSFP28 100G → se necesita un switch ToR por rack.
Con breakout: El switch spine conecta directamente con 1 cable breakout MPO → 4 servidores a 25G cada uno, sin switch ToR intermedio. Para racks con 4 o menos servidores, elimina completamente una capa de switching.
QSFP28 vs QSFP+ vs QSFP-DD vs OSFP: familia completa
Esta tabla resume toda la familia de factores de forma QSFP para que puedas ubicar el QSFP28 en el ecosistema completo:
| Factor de forma | Velocidad | Canales | Vel./canal | Cage compatible | Adopción | Uso típico 2026 |
|---|---|---|---|---|---|---|
| QSFP+ | 40G | 4 | 10G | QSFP+, QSFP28 | 2010–hoy | Campus, DCI legacy, uplink ToR |
| QSFP28 | 100G | 4 | 25G | QSFP28, QSFP-DD | 2016–hoy | Spine DC, DCI metro, campus 100G |
| QSFP56 | 200G | 4 | 50G PAM4 | QSFP28, QSFP-DD | 2019–hoy | Spine 200G, transición a 400G |
| QSFP-DD | 400G | 8 | 50G PAM4 | QSFP-DD | 2020–hoy | Spine hyperscale, 5G core |
| OSFP | 400G / 800G | 8 | 50/100G PAM4 | OSFP | 2022–hoy | Hyperscale, IA/ML fabric |
Cuándo elegir QSFP28 en 2026:
- Estás desplegando un spine-leaf de datacenter nuevo con tráfico proyectado de hasta 100G por enlace
- Tienes switches con cages QSFP28 que hoy usas con QSFP+ y quieres migrar a 100G
- Tu DCI metropolitano requiere 10–40 km a 100G
- Necesitas breakout 100G→4×25G para conectar servidores con NIC 25G directamente
Cuándo evaluar QSFP-DD:
- Fabric de IA/ML con tráfico all-to-all intensivo que supera 100G por puerto
- Spine de hyperscale donde la densidad de puertos en 1RU es crítica
Compatibilidad QSFP28 con equipos de red
Los módulos QSFP28 de EON Technology son compatibles con las principales plataformas de datacenter del mercado:
| Fabricante | Plataformas | Variantes validadas |
|---|---|---|
| Cisco | Nexus 9300, 9500, 9800 | SR4, LR4, ER4, PSM4, CWDM4 |
| Cisco | Catalyst 9500-48Y4C | LR4, SR4 |
| Juniper | QFX5200-32C, QFX10002-72Q | SR4, LR4, ER4, PSM4 |
| Arista | 7060X, 7260X, 7368X4 | SR4, LR4, ER4, PSM4, CWDM4 |
| HPE | Comware 12900E, FlexFabric 5940-48SFP28 | SR4, LR4 |
| Dell EMC | Z9332F-ON, Z9264F-ON | SR4, LR4, PSM4 |
| Huawei | CE6870, CE12800E | SR4, LR4, ER4 |
| Extreme | X870-32c | SR4, LR4 |
Para información específica sobre Cisco, consulta nuestra guía de transceptores compatibles con Cisco con los comandos NX-OS necesarios. Para Juniper, la guía de transceptores compatibles con Juniper cubre el comando no-optics-abort por plataforma.
¿Cómo elegir el módulo QSFP28 correcto?
La elección depende de la distancia del enlace y el tipo de fibra disponible:
| Distancia | Fibra | Módulo | Conector | Notas |
|---|---|---|---|---|
| Hasta 100 m | Multimodo OM4 | SR4 | MPO-12 | Menor costo por módulo en datacenter |
| Hasta 500 m | Monomodo G.652 | PSM4 o DR1 | MPO-12 / LC | Inter-building, DCI corta |
| 500 m – 2 km | Monomodo G.652 | CWDM4 o BiDi | LC dúplex / símplex | Cloud, inter-campus |
| 2 km – 10 km | Monomodo G.652 | LR4 | LC dúplex | DCI metropolitano |
| 10 km – 40 km | Monomodo G.652 | ER4 | LC dúplex | DCI larga distancia |
| 1 fibra disponible | Monomodo G.652 | BiDi 100G | LC símplex | Expansión sin nueva planta |
Para seleccionar el tipo correcto de fibra monomodo con tu módulo LR4 o ER4, consulta nuestra guía sobre fibra óptica monomodo G.652.
Catálogo QSFP28 100G de EON Technology
EON Technology ofrece la línea completa de módulos QSFP28, con recodificación para Cisco, Juniper, Arista, HPE y más de 85 OEMs, garantía de producto de hasta 5 años y soporte en español:
| Módulo | Variante | Distancia | Fibra | Conector |
|---|---|---|---|---|
| QSFP28 Duplex 100G LR4 | LR4 | 10 km | SMF G.652 | LC dúplex |
| QSFP28 Duplex 100G ER4 | ER4 | 40 km | SMF G.652 | LC dúplex |
| QSFP28 Multifibra 100G SR4 | SR4 | 100 m | MMF OM4 | MPO-12 |
| QSFP28 Multifibra 100G PSM4 | PSM4 | 500 m | SMF G.652 | MPO-12 |
Si tu red opera en 40G y estás evaluando la migración, los módulos QSFP+ Duplex 40G LR4 y QSFP+ Multifibra 40G SR4 son el punto de partida con la misma infraestructura de cages. Para la capa de servidor a 25G con breakout, los SFP28 25G Duplex y SFP28 BiDi 25G completan la arquitectura.
Conclusión
El módulo QSFP28 100G es hoy el factor de forma más estratégico en infraestructura de red: es el estándar de facto para spine-leaf de datacenter, DCI metropolitano y campus de alta capacidad. Su backward compatibility con cages QSFP+, la funcionalidad de breakout 100G→4×25G y las 7 variantes ópticas disponibles (SR4, LR4, ER4, PSM4, CWDM4, BiDi, DR1) lo convierten en la plataforma más flexible del mercado para los próximos 5–8 años.
Para entender el ecosistema completo de la familia QSFP, consulta nuestra guía hermana ¿Qué es un QSFP+?. Si tu red usa Cisco Nexus o Arista, los módulos QSFP28 de EON incluyen recodificación sin costo adicional, con la que adaptamos y validamos la compatibilidad del transceptor con la plataforma de red.
